隨著安防技術的發展，安防IT化的深入，指揮中心的地位日益凸顯，并成為安防系統的重要組成部分。而作為指揮中心最核心的視覺呈現部分，拼接大屏所具備的大畫面優勢使之承擔起指揮中心信息顯示、交互主界面等重大任務。但傳統指揮中心往往由于地圖顯示分辨率低而無法充分利用拼接墻大畫面、高像素的優勢，部分指揮調度軟件甚至沒有地圖，以上缺陷逐漸凸顯后，以超高分辨率地圖為基礎的指揮中心應用開始發展，并逐漸成為當前指揮中心建設的前沿。本文將圍繞著超高分辨率地圖的優勢和技術應用展開相關探討。
安防產業經歷了從最開始的模擬數字安防到IP化安防，再到目前安防IT化等幾個不同的階段。而其中，指揮中心的建設與應用是安防代數發展中變化較大的，指揮中心的業務也呈現為幾個不同的發展階段：傳統指揮中心采取的是以工作人員“看”為主的模式，這個階段的視頻圖像傳輸方式為模擬或數字的方式;隨著安防行業基于IP技術的發展，這種模式演化為視頻圖像基于IP網絡的傳輸方式，這種開放式、標準化的數據傳輸方式為安防行業打開了廣闊的發展空間。各種應用、智能、大數據分析的技術在IP傳輸?shù)幕A(chǔ)上應運而生，發展勢頭迅猛。指揮中心也從“原來的監控中心”發展成為“真正的指揮中心”。部分應用安防系統較早的客戶，如公安行業用戶對指揮業務表現出強烈的需求，而這種指揮業務呈現方式的一個重要發展方向就是以超高分辨率地圖作為業務的承載基礎。
基于超高分辨率地圖應用誕生的原因
從安防行業宏觀角度來說，基于超高分辨率地圖的應用是安防IT化往深度發展的必然趨勢，從指揮中心建設角度來說，基于超高分辨率地圖應用出現的原因主要包括兩個：一個是硬件層面，對拼接墻高像素的應用;另一個是業務層面，指揮中心的用戶需要基于一個統一的界面來進行業務呈現，而這個界面最好的方式就是地圖。
硬件方面：目前大多數指揮中心已經從監視器墻升級為拼接屏墻，而拼接墻一個重要的優勢就是組合后形成的高像素優勢，而目前基于地圖的應用大多數還處于2K分辨率的級別，在大屏上的顯示處于數碼放大的狀態，沒有做到點對點的顯示，無法充分利用大屏高像素的優勢，而實際上拼接大屏的像素往往可以達到千萬像素點以上。
業務方面：在業務層面上，指揮中心用戶需要通過扁平化的指揮方式來提高指揮效率。目前的指揮調度軟件無法在指揮中心形成一個兼顧高精度和大場景(例如：包括整個城市)的防控圈，以實現公安綜合調度指揮、重點區域治安防控、應急突發事件等綜合業務的需要。
基于超高分辨率地圖應用技術的特點
拼接墻高像素應用的限制以及指揮中心業務呈現的需求在基于超高分辨率地圖應用技術出現以前一直得不到有效解決，成為困擾指揮中心技術升級換代的瓶頸，而該技術的出現，有效解決了上述問題，它具有以下特點和優勢，如(圖1)所示：

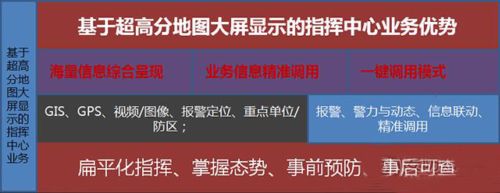

(圖1：基于超高分地圖應用的優勢)
區別于以往客戶端加視頻分配器直投到大屏的方式，告別對大屏高像素的浪費，杜絕大屏地圖看不清、看不細、看不廣的弊端;
大數量級的監控視頻、大量警情、一線警員GPS基于高分地圖直接顯示，并直接定位;
各種系統的聯動：視頻監控系統、GPS定位系統、警綜系統、移動執法設備等數據共享、基于超高分地圖實現聯動;
在案件處置中把握態勢、預測趨勢，第一時間決策、指揮調度。
基于超高分辨率地圖應用技術實現的方式和難點
目前，實現基于超高分辨率地圖的應用主要有兩種方式。
方式一：基于高性能服務器的分辨率疊加顯示，服務器采用多頭顯卡同時輸出的模式，使圖像分辨率疊加顯示，比如12塊1080P的拼接屏整屏分辨率是12個1080P，所采用的服務器必須保證至少12個1080P的高清接口輸出。
這種方式的弊端是無法滿足所有拼接屏項目的需求，分辨率受到服務器端口的限制，無法全部滿足點對點顯示，優勢在于部署簡單。
方式二：基于高性能服務器的虛擬顯卡，通過網絡分割成拼接屏相應數量的模塊，每個模塊的分辨率等于單元屏幕的分辨率，通過網絡解碼使圖像點對點顯示在拼接屏上，無需根據單元屏幕的物理分辨率來定制顯示分辨率，通用在液晶、DLP、LED拼接屏上。
這種方式的弊端在于網絡解碼之后的圖像同步、延時等性能指標不能得到保證，對軟件的要求相對較高，優勢在于大大解放了超高分辨率地圖的使用范圍，不再局限于設備端口數量。
在公安實戰中，地圖的加載速度對業務體驗影響非常大。超高分辨率地圖的信息量巨大，如何對地圖進行快速加載是一個重要的研究課題，也是一個難點。部分研發實力較強的安防企業開始針對性的開發超高分辨率地圖加載引擎，以實現地圖的快速加載。在技術架構上，包括BS架構和CS架構，BS架構對客戶端性能要求較低，將大量計算和處理放在服務器端上進行。而CS架構對客戶端電腦性能要求高，隨著用戶桌面電腦配置的不斷升高和減輕服務器壓力的設計思想，CS架構更適合基于超高分辨率地圖的應用。同時，地圖引擎應該要能支持各類型地圖的種類，以保證用戶的可用性，支持地圖的種類數量是地圖引擎的一個重要考核指標。
盡管基于超高分辨率地圖應用的技術出現并不久，但是發展速度迅猛。目前，已經有部分安防企業開始推出相關的解決方案�？傮w而言，超高分辨率地圖為指揮中心提供了一種全新體驗的扁平化指揮調度方式，在可視性、便捷性、業務體驗上相比傳統指揮調度方式有很大的提升，是近年來指揮中心大屏顯控技術跨越式發展的一個標志，該技術的發展前景如何，是否會得到大部分用戶的認同，我們拭目以待。
