項目引言

某航空發動機研制企業是以精密機械加工為主體、技工貿相結合的國有大型企業。以高精尖技術為基礎，在精密機械加工以及液壓動力源調整裝置方面位于國內領先地位，在產品的快速研發、生產制造、組織協調等方面有著不同于一般制造業的特殊要求。為提高產品的性能和質量，降低研制風險，節約研制和生產成本，提高研制和生產效率，保障急需時批量生產能力，企業非常重視信息化建設工作，借助信息化工具來提升企業研發、工藝及制造管理水平，在生產上引進了現代化的數控加工設備和先進制造技術，組建了高水平的數控車間。

隨著企業新的精密數控廠房的建成和數控設備的逐漸增多，生產執行過程中隨之產生大量的紙質單據，從而導致在紙質單據管理方面浪費了大量的人力物力，持續增多的現場工作量已經影響到企業的生產效率。如何加強對紙質單據及圖文檔的管理，以適應公司生產制造業務的需求，使其發揮出最大的經濟效益成為了企業的重要議題。

02

項目背景

在未實施MES系統之前，生產部門依靠計劃單據來下發車間年度、季度、月度生產計劃，車間接收計劃后編制車間計劃，創建批次并打印《流動本》。車間計劃人員依靠《流動本》領取原材料并管理零件加工及檢驗過程中的各種單據，《流動本》跟隨零件在現場流轉，因此造成諸多管理問題，如：信息孤島，問題處理嚴重滯后，零件加工及質量控制信息無法快速正向與逆向追溯，文檔管理不便等。由于現場過度依賴《流動本》的管理，造成生產與管理的瓶頸，因此《流動本》無紙化和工廠可視化管理成為公司迫在眉睫的問題。

MES系統在該單位投入使用后，解決了制造任務執行過程的跟蹤和管理，加工過程得到有效的管控，精細化管理水平得到有力的提升。

03

無紙化功能實現

為了解決項目背景中存在的問題，需要梳理企業生產制造環節中各業務模塊間相關聯的流程，搭建MES系統實現從計劃到零件生產加工執行過程中對圖紙、文檔、單據的無紙化傳遞。同時搭建大屏顯示，實現生產信息的可視化展示和監控，提升工廠對外的宣傳形象。再配合無紙化的應用，配置簡單便捷的終端數據采集硬件環境，實現生產現場信息顯示和快捷操作。

業務流程梳理

為了實現工廠無紙化、可視化的管理，首先實際調研與工廠制造執行相關的業務部門的業務流程，這些部門包括：生產管理、質量控制、計量檢測、產品設計、工藝編制、計劃調度、車間班組、出庫入庫等。依據調研的記錄繪制當前制造業務的宏觀過程流程圖、企業組織架構圖、人員權限矩陣圖、業務流程矩陣圖、當前業務模型等，并分析其主要業務規則。

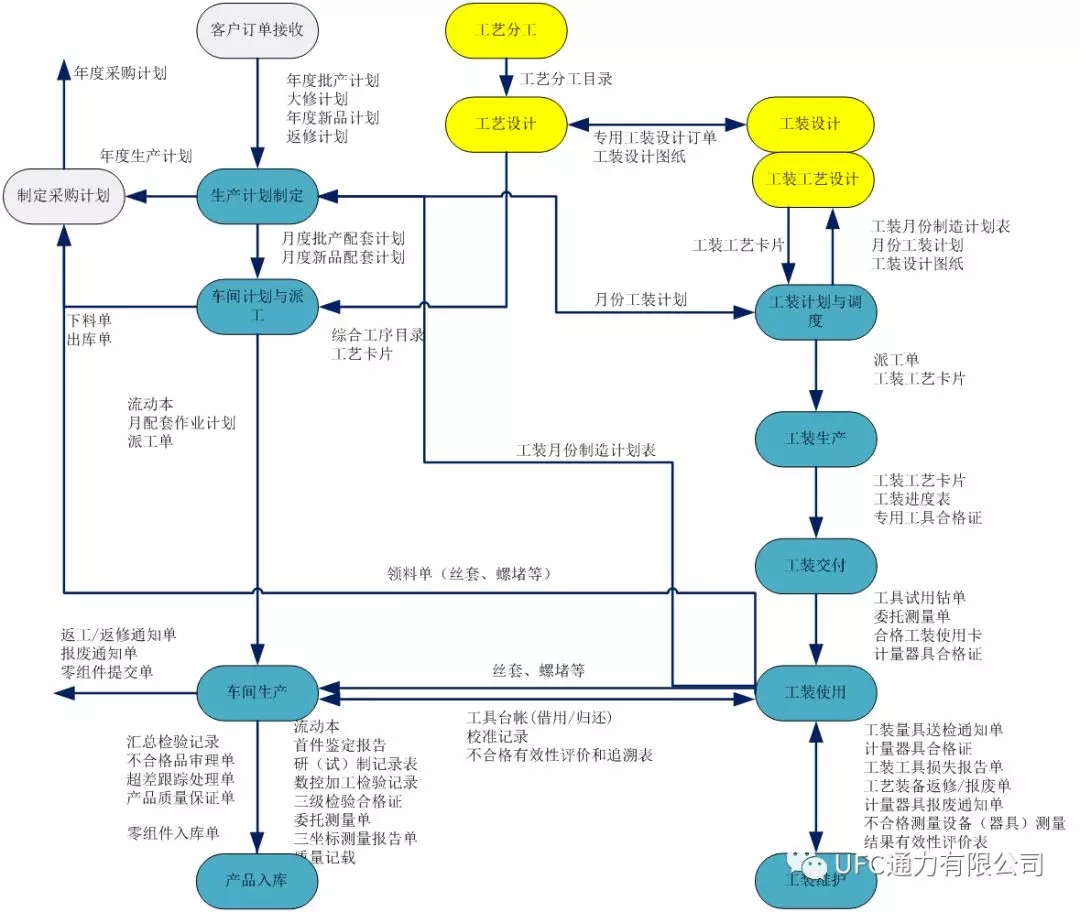

制造業務的宏觀過程流程圖

工廠模型搭建

通過對業務的詳細調研及邏輯分析后得到業務流程圖、部門組織架構、人員權限矩陣圖等產出物，依據以上產出物搭建物理、工藝、執行三部分系統模型。

物理模型關系圖

工藝模型關系圖

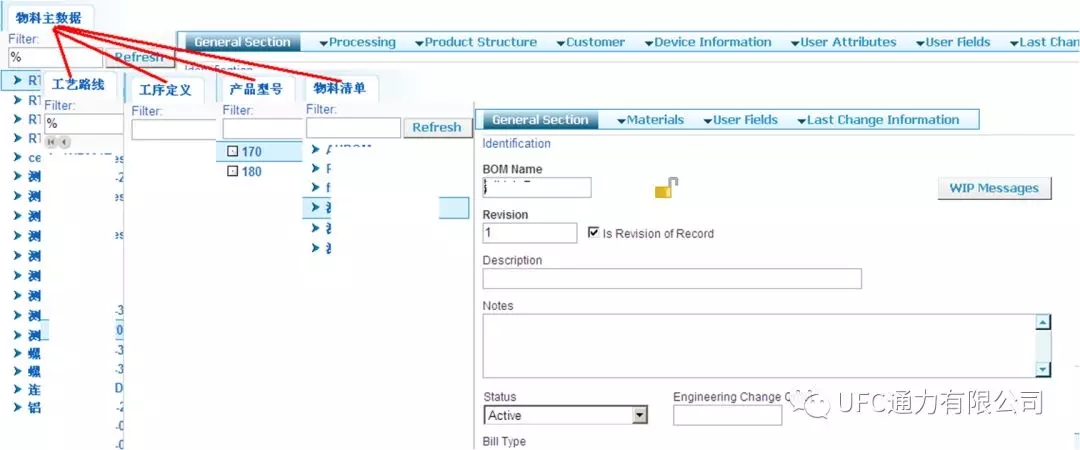

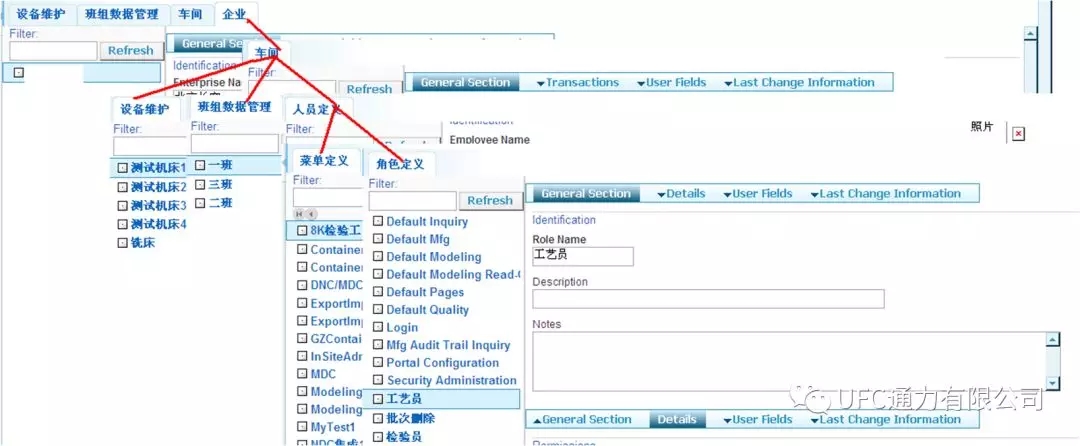

基礎數據創建

工廠模型搭建完成后，將物理模型、工藝模型的實際數據在系統中進行創建。

數據采集

計調人員在系統中打印出一張《零件流動卡片》進行塑封，將原有《流動本》中上百頁的單據簡化為一張零件流動卡。

計劃人員將流程中的《派工單》紙質單據信息在系統中錄入，完成《派工單》數據的結構化，《零件流動卡片》跟隨零件在各加工和檢驗工序流轉。由于系統已經將加工及檢驗過程的《報工單》、《三檢單》、《計量單》等單據結構化，現場人員只需登錄系統掃描流動卡片的一維條碼，從而快速定位加工或檢驗任務，并進行相應的數據添加。通過掃描條形碼，快速采集生產加工及質量控制的信息，實現原有《流動本》中各類單據信息的維護。

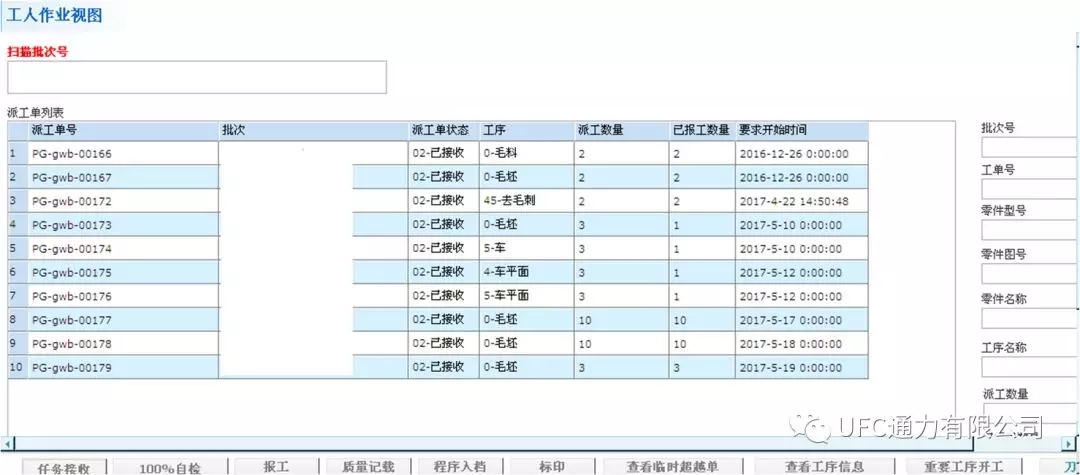

數據采集

信息整合

MES系統提供“《流動本》歸檔打印“功能，系統整合三部分的信息，將現場紙質《流動本》及其單據結構化至系統中，快速的輸出電子版《流動本》。最終實現現場原有《流動本》的無紙化，將工廠中大量紙質單據在MES系統中管理起來，減少現場紙質單據的管理工作。

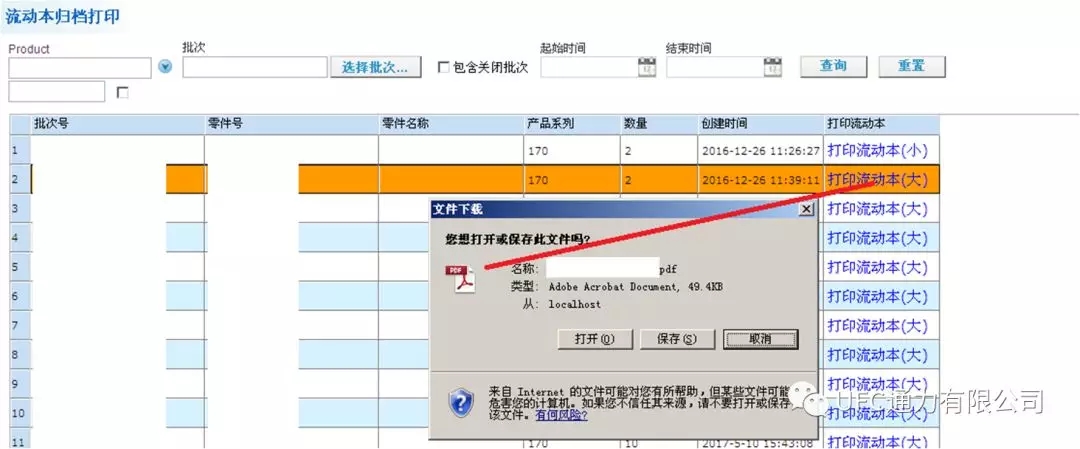

《流動本》歸檔打印

可視化看板

系統提供“零組件加工進度表”，實時監控批次進度，可以及時了解到制造執行過程中產生的任何信息。“車間領導看板”功能，提供了車間現場實時產生的問題、通知公告、重點關注批次信息、批次工序開工比例等可視化看板功能。

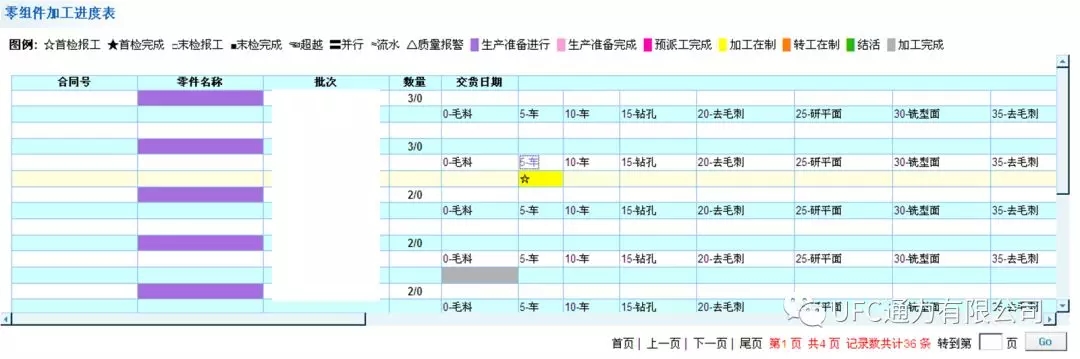

零組件加工進度表

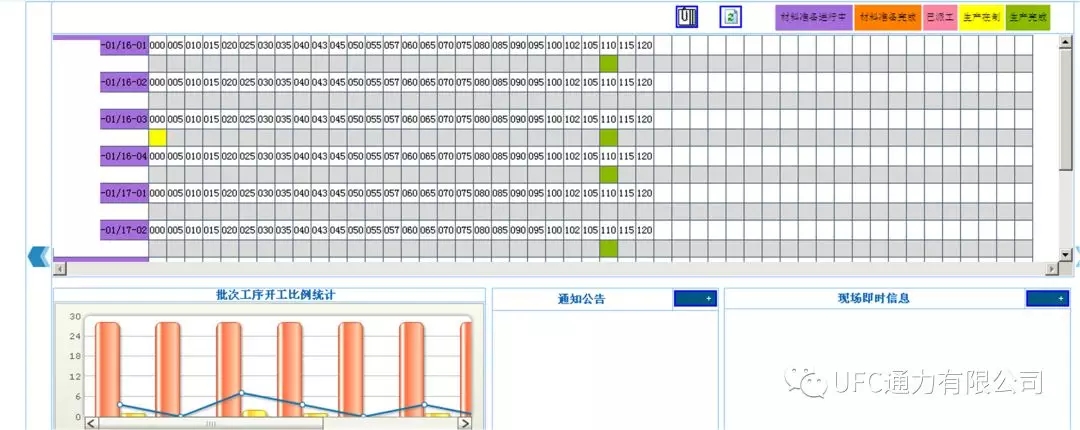

車間領導看板

04

項目應用效果

MES系統成功上線運行后實現企業紙質的電子化歸檔，降低《流動本》龐雜的單據打印成本，同時消除對紙質《流動本》的檔案管理，節約檔案室物理位置及管理人員的開支。減少現場單據的流轉，避免單據的丟失污損，減少各工段、班組、工位管理單據的時間及成本。零件返廠后能夠迅速逆向追溯該零件的加工信息及質量控制信息，極大減少查找歷史信息時間。管理層查閱加工信息、質量控制、設備運行狀態等實時信息，能夠及時發現生產執行過程中產生的各類生產問題，并迅速做出響應。管理層通過查詢各類生產統計報表，靈活的對生產進行管理。車間管理層與操作層能夠隨時查閱零件歷史加工信息和質量控制信息，消除信息孤島。

05

項目小結

通過將無紙化技術與MES系統相結合，綜合應用到生產現場管理中，在該單位的實際應用效果良好，達到了預期目標。系統實施前現場存在大量的紙質單據，消耗大量的人力物力來進行管理，同時生產問題追溯性差，存在信息孤島，容易發生單據的丟失與損壞。系統應用后基本解決了上述問題。下一步將考慮在裝配及大修車間實施MES系統，實現加工生產文檔的實時管理，消除整個企業的信息孤島，全面實現企業的無紙化與可視化的管理。
