第一章：設計原則
1-1.設計思想
會議室建設項目建設，按照“需求牽引、瞄準前沿、確保可行、利于發展”的思路，建設一套集日常會議、視頻會議、多功能會議為一體的會議室，確保會議室設計理念先進、系統穩定、功能完善、指揮高效。
1-2.傳統解決方案缺陷
在使用傳統的方式去搭建整個音視頻系統，同時要滿足高級別會議室發言、擴聲的需求及會議錄制的需求，一般由以下子系統組成，顯示設備+云拼接設備+傳輸系統+調音臺+音頻處理設備+揚聲器系統+錄播系統+中控系統、無紙化系統、信息發布系統等，所需的各子系統設備較多，完成整體的搭建一般存在以下問題。
Ø 各系統相互獨立、設備繁多、布線繁瑣、調試?yán)щy；
Ø 各系統難以拓展、難以兼容、造成信息孤島；
Ø 各系統搭建周期長、培訓周期長、用戶體驗差；
Ø 繁瑣的設計方案，漫長的工程決策流程；
Ø 設備繁多，出現問題排查困難；
Ø 系統操作不夠直觀，沒有辦法看到信息的實時變化，比如音頻控制，使用調音臺進行操作可以看到信息的實時把變化，但調音臺功能按鈕比較多，使用比較復雜，需要經過專業培訓

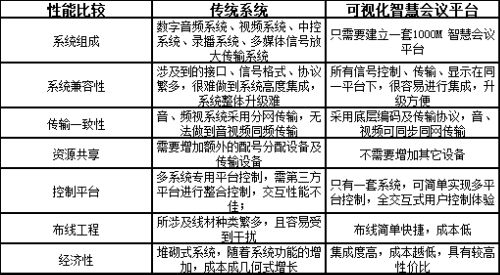

1-3.可視化智慧會議平臺優勢

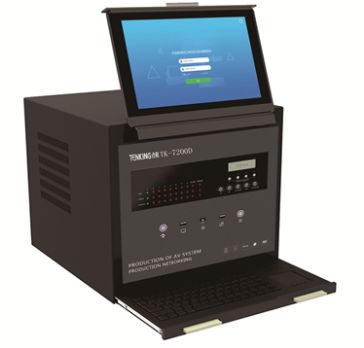

可視化智慧會議平臺是集會務管理功能、無紙化會議功能、數字音頻功能、錄播功能、設備管理與控制功能、視頻傳輸及交互功能、流媒體服務于一體的平臺型產品；平臺采用機架式9U箱體設計，吸入式散熱，前面板配置抽拉式15.6寸顯示屏，預裝服務器系統軟件，通過系統軟件完成對所有多媒體設備及周邊設備的操作與管控；
背板采用模塊化設計，用戶可根據實際的應用場景靈活選配不同的功能模塊，安裝使用簡單；通過便捷的模塊選擇即可輕松實現一臺設備完成整套系統的搭建，各應用功能模塊依據搭建的系統大小自由擴展，可組建分布式網絡交互系統，也可接入辦公OA系統實現智慧會務等更多行業的應用。
平臺集成功能較多、該平臺應用于高級別會議室及一些需求信息量較大的場所等。配置該平臺可以避免傳統搭建所以帶來的一系列困擾；采用模塊結構，功能選擇靈活，維護方便，集成度高，數字傳輸零損耗；數字音頻部分采用全球先進的DANTE網絡音頻傳輸方案，可與國際主流音頻設備互聯互通；視頻部分采用目前主流的H.265解決方案，擺脫帶寬的束縛，讓視頻更清晰更流暢，分布式架構讓互聯互通更加便捷；可視化的管理界面，支持界面功能自定義編程。
無紙化會議模塊采用開放式設計語言各類信號接入簡單便捷，讓溝通更便捷讓工作更高效。音、視、控、錄等互聯互通，系統搭建簡單快捷，一臺設備掌控整個會議，實現快速音視頻切換、電源、環境管理等等。
Ø 減少布線，傳統系統中所使用的線材90%被網線替代，減少了施工難度；
Ø 結構簡單，系統硬件分為輸入、輸出和控制三部分，大大減少了處理設備的數量；
Ø 使用簡單，友好的操作界面可以使與會者自助操作和控制報告廳流程；
Ø 擴展方便，系統建成后，可以根據實際應用情況增加音視頻接口，系統可快速隨意擴展，系統結構不必做調整；
第二章：實際應用
2-1.可視化智慧會議平臺
智慧會議平臺是集會務信息發布、無紙化會議功能、數字音頻功能、錄播功能、設備管理與控制功能、視頻傳輸及交互功能、流媒體服務于一體的平臺型產品；平臺采用機架式9U箱體設計，吸入式散熱，前面板配置抽拉式15.6寸顯示屏，預裝服務器系統軟件，通過系統軟件完成對所有多媒體設備及周邊設備的操作與管控；
2-2.專業擴聲系統
參考國家廳堂擴聲設計標準一級進行設計，語言擴聲系統一級標準要≥98dB，聲場不均勻度要做到1kHz和4kHz時測量≤8dB；傳聲增益在125~4 kHz的平均值要≥-8dB。
根據會議室布局和聲壓設計需求：
1. 設計2只Dante網絡有源音箱作為會議室主音箱，Dante音箱集網絡傳輸、純數字功放和帶有RS-232控制監測一體的全頻音箱，音箱功率240W,音箱安裝在會場2側墻上。
2. 設計2只Dante網絡有源音箱作為會議室補聲音箱，Dante音箱集網絡傳輸、純數字功放和帶有RS-232控制監測一體的全頻音箱，音箱功率160W，音箱安裝在會場2側墻上。
3. 現場聲壓級達到國家一級標準，滿足現場會議擴聲的使用需求。
4. 配置無線手持話筒1套，用于會議室移動發言使用；
所有模擬、網絡信號音源的輸入輸出都可以統一接進可視化交互式智慧會議管控平臺音頻模塊，進行集中管理和控制，模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能，只需一根網線即可完成音頻的傳輸。
2-3.數字會議系統

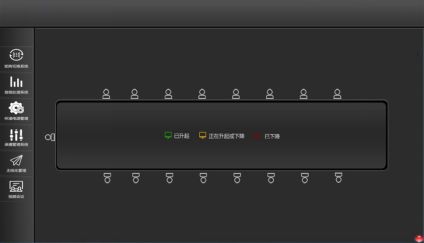

可視化交互式智慧會議管控平臺配置一臺數字會議模塊、模塊支持視頻跟蹤等模式的會議發言系統，包含數字會議模塊1臺、線陣列數字話筒18只，通過網線傳輸?shù)姆绞竭M(jìn)行信號的傳輸，模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能；實現集中控制，話筒發言管理、攝像跟蹤等應用。
2-4.無紙化系統
為滿足高級會議室需求配置了16臺15.6寸全高清電容式智能會議水平升降一體終端（帶7寸桌牌）、1臺無紙化會議模塊，通過該模塊可實現會議過程無紙化、材料信息化，全方位的信息互動（音、視、各類文檔材料等），會議活動無紙化、會議資源分享化，打通信息孤島，可接入辦公OA系統、遠程視頻會議等資源、從而提高會議效率、簡化會議步驟、提高會議質量;
通過配置視化交互式智慧會議管控平臺會議預約模塊，24寸信息發布終端（Android）1臺、可實現高級別會議室會議預約、會議簽到、在相應的顯示屏顯示單位及會議排期信息、歡迎詞、會議引導信息及會議準備工作要求等信息展示功能，使會議室相關資源利用率最大化，提高會議組織效率;
2-5.分布式系統
近年來，網絡高速發展所帶來的前所未有的新觀念、新體驗、新技術，正頻繁而又快速的改變我們對于傳統技能的認知。分布式綜合管理系統，采用先進的IP網絡分布式云架構設計；可以讓分布在不同地點的音視頻信息匯聚在拼接大屏幕上，并能實現多個會場音視頻數據互聯互通，多套音視頻、控制系統的綜合控制和管理，輔助決策者快速?zèng)Q策。
1. 在會議室各個信號源配置一臺采集盒，共配置分布式視頻輸入節點（單路）2個，分布式視頻輸入節點（四路）1臺；
2. 在各個顯示設備處配置一臺輸出盒，共配置分布式視頻輸出節點（單路）2個，分布式視頻輸出節點（四路）1臺；
分布式交互管理平臺支持 VGA、DVI、BNC、HDMI、SDI、YPbPr、HDTVI、DP等任意視頻信息流輸出，理論數量不限。系統支持畫面分割，支持分割畫面自行定義；云漫游：云字幕：自定義字幕的顏色、大小、形狀、滾動方向及透明度調節等。拼接畫面任意選定，設定任意多個拼接的畫面。單屏任意看窗，多達能實現單屏26個圖層的開窗；包含虛擬LED圖層和高清底圖圖層。顯示的畫面，可以設置多個顯示預案，并進行輪巡顯示。上墻的高清信號，可在管理端多畫面回顯。
2-6.錄播系統
配置一臺錄播模塊搭配2臺高清視頻會議攝像機，可使會場內主席臺及聽眾區形成互動場景，可視化交互式智慧會議管控平臺錄播模塊集實時直播、可實現多視頻的全自動跟蹤拍攝，滿足不同應用場合的需求，自動生成會場實況錄制資源。
2-7.中央控制系統
為滿足高級別會議室使用需求、適應后期管理使用，提高級別會議室使用效率的同時節約工作人員時間,高級級別會議室配置1臺中控系統模塊、1臺8路電源管理器對以上所配置的聲像光系統均可通過移動控制終端控制，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節等。
只需通過移動控制終端IPAD進行一鍵式操作即可實現各種應用場景的同步切換，系統也可支持智能手機控制。
2-8.顯示系統
根據會場實際使用環境設計一套小間距LED顯示系統，主要用于顯示信號源的文字、圖片、視頻畫面等信號，視頻接口可隨時接入電腦、攝像頭、DVD、視頻終端等信號源，這些信號源通過顯示設備顯示出來。
第三章：系統功能
3-1. 系統介紹
無紙化智慧會議平臺是集會務管理功能、無紙化會議功能、數字音頻功能、錄播功能、設備管理與控制功能、視頻傳輸及交互功能、流媒體服務于一體的平臺型產品；主機采用9U箱體設計，吸入式散熱，前面板配置抽拉式15.6寸顯示屏，預裝服務器系統軟件，通過系統軟件完成對所有多媒體設備及周邊設備的操作與管控；背板采用模塊化設計，用戶可根據實際的應用場景靈活選配不同的功能模塊，安裝使用簡單；通過便捷的模塊選擇即可輕松實現一臺設備完成整套系統的搭建，各應用功能模塊依據搭建的系統大小自由擴展，可組建分布式網絡交互系統，也可接入辦公OA系統實現智慧會務等更多行業的應用。

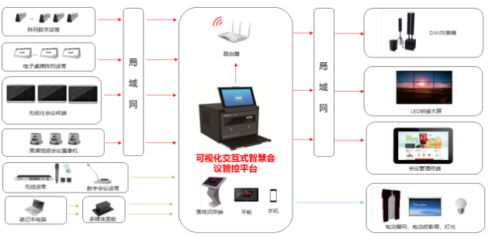

3-2.系統架構

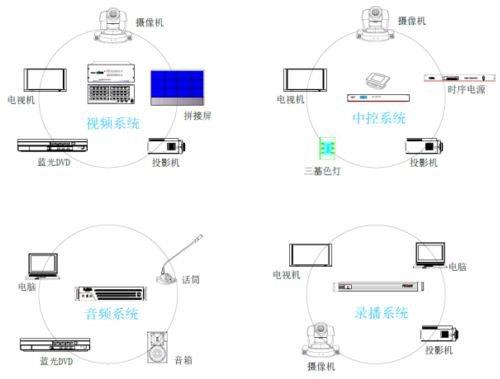

3-3.功能應用
數字音頻模塊：
所有模擬、網絡信號接入數字音頻模塊方便管理及不同模式，對音源的輸入輸出進行集中管理和控制，模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能，只需一根網線即可完成音頻的傳輸；
無紙化會議模塊：
通過該模塊可實現會議過程無紙化、材料信息化，全方位的信息互動（音、視、各類文檔材料等），會議活動無紙化、會議資源分享化，打通信息孤島，可接入辦公OA系統、遠程視頻會議等資源、從而提高會議效率、簡化會議步驟、提高會議質量;

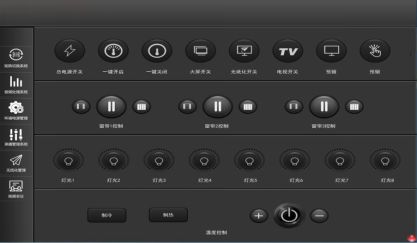

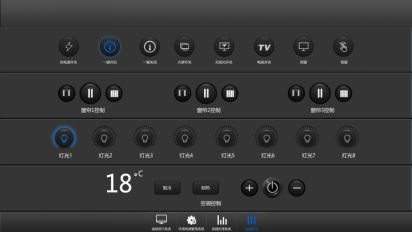

中控系統模塊：
Ø 模塊采用先進可靠的集成技術，實現燈光（DMX512協議）、音頻、視頻、錄播、電動等各種設備進行集中管理和控制。
Ø 支持四種網絡通訊：CAN、RF、Ethernet、WIFI
Ø 支持8路可自定義協議的串口，根據需要可配置成RS232、RS485、DMX512協議，支持24V供電輸出。
Ø 支持8路可自定義的IO輸入，輸出及紅外輸出，支持全頻段載波的紅外調制信號發送。

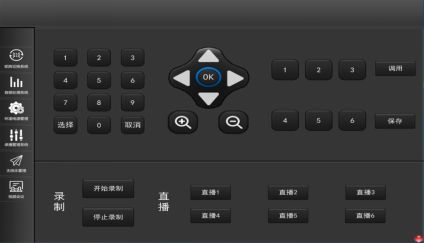

錄播系統模塊：
Ø 錄播模塊可使會場內主席臺及聽眾區形成互動場景，MIXD-RBS錄播模塊集實時直播、點播、導播、課件錄制、課件編輯及課件分析于一體，自動生成會場實況錄制資源；
Ø 支持視頻輸入 4路HD-SDI，2路DVI-I視頻輸出 1路VGA；
Ø 支持視頻顯示支持單畫面、畫中畫、三分屏、五分屏；

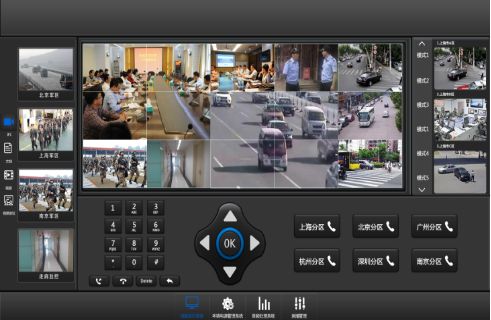

可視化管理控制平臺：
Ø 可視化控制平臺視頻管理核心，采集分發各類視頻信號，輸出信號支持任意分割、拼接、單屏4---9層開窗，跨屏漫游，縮放，回顯等功能，拖拽式任意視頻切換方式，展現新的用戶體驗效果；
Ø 支持視頻可視化操作，能夠?qū)崟r(shí)監看到視頻上傳到大屏的畫面并進行控制；
Ø 可以在任意屏體上任意位置顯示字幕，并調整字體大小，透明度顏色顯示不同滾動顯示模式，實現數字標牌上屏。
Ø 能夠?qū)W(wǎng)絡監控的畫面進行調取查看，支持市場主流品牌攝像機接入；
Ø 可實時對攝像機的畫面進行控制；
Ø 能夠與無紙化平臺兼容實現控制的聯動操作提高工作效率；
支持權限管理功能可以分等級管理客戶端，根據不同權限對客戶端進行管理；

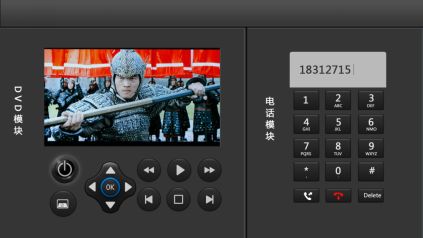

外部設備接入模塊：
Ø 此模塊主要滿足外來視頻信號的接入、同時能在無紙化進行查看和管理。
Ø 支持接入TCP/IP控制的設備 ；
Ø 支持紅外控制的設備進行管理；
Ø 支持IO控制的設備 ；
Ø 支持總線和射頻信號控制的設備；
Ø 也可對開放SDK開發包的設備進行管理；
電源管理模塊：
Ø 此模塊主要滿足對會場的燈光窗簾投影幕控制等，同時支持APP上進行操作。
Ø 每個單路繼電器均帶一對常開常閉觸點；
Ø 支持232控制，可與中控進行對接；
數字會議模塊：
Ø 數字會議模塊采用了DANTE網絡音頻傳輸方式，可接入網絡及模擬信號進行處理；
Ø 支持2路八芯話筒輸入、1路MIC輸入、一路AUX輸入和1路AUX主輸出、1路AUX輔助輸出，并具備USB接口；
Ø 模塊內置反饋抑制，自動混音，矩陣混音，均衡，分配器，壓縮器，噪聲門，延時等DSP功能；
