地鐵已經成為城市重要的交通樞紐，為確保運營安全性及提升乘客服務質量，南京地鐵導入研華軌道交通綜合監控系統解決方案，讓管理者可以實時掌握各項訊息并做出正確判斷，確保列車運營安全的同時，提高了管理效率及服務質量。

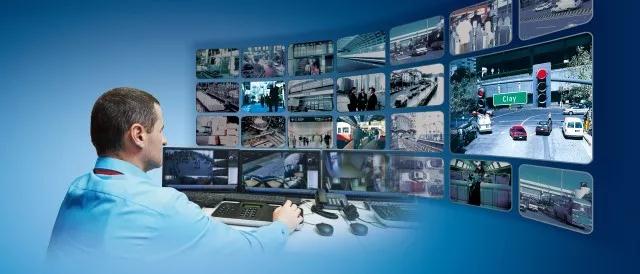

如上圖狀況發生時，可實時查看監視影像，迅速做出動作~
這種整合軌道交通各個子系統、方便管理者即時調閱信息的做法，正是南京地鐵1號線位于珠江路控制中心的真實寫照。
南京地鐵1號線，2005年9月正式啟動，是南京地鐵第一條建成運營的線路，每日載客約85萬人，全線共設置27座車站。為確保地鐵運營的安全性，提升乘客服務質量，南京地鐵導入研華軌道交通綜合監控系統解決方案，將地鐵站內所有IT與機電系統整合在單一接口上，讓管理者可以實時掌握各項訊息并做出正確判斷。
綜合監控系統 集中訊息統一管理
軌道交通綜合監控系統一般以電力監控系統、環境與機電設備監控系統為核心，再整合屏蔽門系統、廣播系統、閉路電視系統、乘客信息系統的接口，管理者除了可以在單一接口上看到這些系統的訊息外，還能控制系統下的底層設備。
圖片來源網絡
另外，軌道交通綜合監控系統也會串聯列車自動監控系統、 時鐘系統、火災報警系統、乘客信息系統等，但只接收相關信息，在必要時刻發出通知提醒管理者，通常不具備控制底層設備的功能。
研華智能系統事業群業務開發經理陳坤宏認為，綜合監控顧名思義，就是要把訊息綜合起來統一管理，一確保列車運營安全，二提高服務質量，三則可以進行事件分析，提升管理效率。舉例來說，以前列車進站后，月臺的屏蔽門系統就直接打開、沒有任何警示通知，現在將屏蔽門系統整合廣播系統，屏蔽門在開啟前便能透過廣播發出嗶嗶聲，提醒月臺候車乘客注意，這就是系統整合所帶來的安全效益。
綜合監控系統，主要分為車站和控制中心兩個部分：
每個車站都有一臺前置處理控制器，負責匯整各個子系統所搜集到的信息，以進行前置處理，再將處理過的信息傳送至云端平臺，經過可視化處理后再呈現到控制中心的電視墻上，方便管理者掌握各個車站的狀況。如此一來，不僅能避免太多信息匯入云端平臺，也讓車站管理者能夠?qū)崟r(shí)處理緊急狀況，而不是等候控制中心的調派，提高事件處理效率。
控制中心可以透過WebAccess/SCADA軟件在電視墻上顯示各個車站的剖面圖、樓層圖，此時若整合了火災報警系統，那么剖面圖就會標示出火災警報器的設置點，當發生火災警報時，剖面圖就會開始閃爍燈號，在現場監控的人就會知道是哪個車站的哪個位置發生火災警報。
從車站到控制中心 涵蓋軟硬件的整合方案
從綜合監控的系統運作架構來看，其最重要的功能就是數據傳輸和處理，而研華提供了完整的軟硬件解決方案，可以一次滿足軌道交通業者的所有需求。
研華在綜合監控的系統整合上，提供兩種不同功能軟件：一是 WebAccess/SCADA，可以整合各個子系統進行自動化監控，二是 WISE-PaaS工業物聯網云平臺，可以直接在上面架構私有云管理系統，并實現可視化管理，滿足軌道交通業者的安全考慮。
硬件方面則分成三種：負責運算的工業級服務器、負責存放信息的工業級儲存設備、與可以顯示訊息的電視墻（包含控制器和屏幕）， 從信息的分析、儲存到呈現，提供一條龍完整服務。
至于車站端的前置處理控制器，由于車站各項設備的通訊接口種類繁多，使得FEP控制器必須支持多種界面，才能將不同系統的訊號直接傳送回來，再加上每一個軌道交通業者的整合需求不同，所需要的接口種類也就不一樣，因此研華在FEP平臺上設計了3-4個擴充槽，方便軌道交通系統整合商自行調配所需要的接口。
除了上述控制中心和車站端所需要的軟硬件整合平臺外，包括軌道交通各個子系統所需要的控制器、感測器、網關或顯示屏幕，研華也都能提供相對應解決方案。如此一來，軌道交通業者便能將所有系統架構在同一個平臺上，讓軟件整合更容易，不用每一個系統都要重新整合一次。
“把各個子系統做不同程度的整合，是最近5-6年來軌道交通管理的趨勢，”陳坤宏說，研華不只強化既有硬件平臺的完整度，更進一步提供WISE-PaaS 工業物聯網云平臺，加快系統整合時的人力與時間，讓業主能夠收斂全部的系統，進而提升管理效率。
