點間距微縮是顯示屏產業的發展趨勢，說明了作為半導體的一大分支，摩爾定律對于LED產業同樣適用。當前正裝芯片進入紅海市場，接下來的技術路線走向極為關鍵。近期，中麒光電正式發布全倒裝二合一Mini LED，引起產業界的關注。
P1.0以上正裝產品進入紅海市場，倒裝Mini LED初露頭角
目前，P4、P3、P2.5、P1.56、P1.25已經逐步進入紅海市場，毛利潤持續下降，甚至有些封裝廠家出現了負利潤狀況。同時，正裝芯片作為目前LED顯示屏產業的主要原材料，也面臨著巨大的挑戰。
從產品穩定上看，P1.25的正裝芯片結構產品1010器件，一直以來都是小間距的主力市場，但從2018年至今，陸續出現燈珠批量性離子遷移的問題。為此，倒裝類的Mini LED產品的關注度急速上升，2020年12月，中麒光電正式推出全倒裝Mini LED 二合一新產品，全倒裝二合一Mini LED的基因優勢開始嶄露頭角。
二合一海報
倒裝芯片簡化工藝，優化離子遷移問題

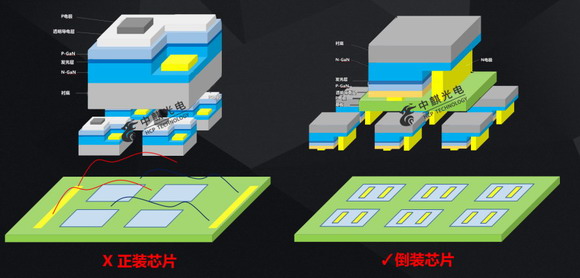

眾多廠商在正裝芯片降成本的路上狂奔太快，忽略了4×5mil、4×6 mil、5×7 mil芯片結構本身在焊線工藝上存在P、N兩極過近的風險，加上1010 chip型燈珠是切割型產品，其膠體與基板分層會導致濕氣的流入。芯片正表面粘上濕氣后，在電場的影響下，會加劇P、N極產生金屬離子遷移的風險。顯然，IMD方案采用正裝芯片，存在一定的物理極限，無法滿足小間距產品的使用需求。
相反，中麒光電Mini LED二合一新產品采用的倒裝芯片的P、N極在焊盤的間距是40-50μm，為正裝芯片的3倍，降低了離子遷移的風險，可靠性更強。

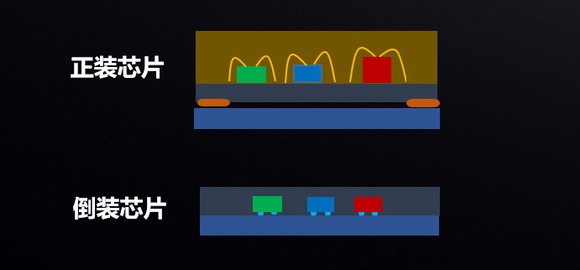

圖1：正裝、倒裝結構對比圖
實現光形飽滿，發光效率更高

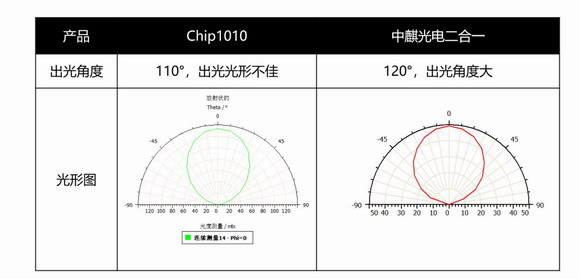

在發光效率方面，相較于IMD多合一方案，中麒光電二合一全倒裝Mini LED產品優勢更加明顯。由于正裝芯片有兩個焊線點，在P、N極正面出光，光形是不飽滿的，出光角度僅為110°，很容易出現色差問題。而倒裝芯片為光電分離結構，P、N兩個焊點在底部，電性連線和出光光形分別在正反兩面，出光角度更大，有效避免了色差問題。
同時，正裝LED的R光芯片厚度在140μm左右，而G、B光芯片厚度在80-85μm左右。芯片厚度不一會導致出光光形難以匹配。全倒裝芯片產品在R、G、B芯片厚度上是80-85μm，高度相對一致，出光光形上匹配度更高。

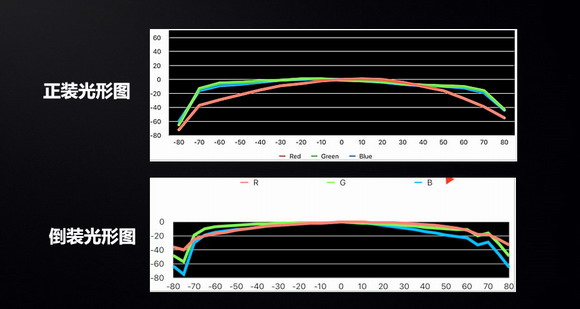

圖3：插入正裝產品，全倒裝產品（光形圖）
結構創新，更薄更牢固
在結構性問題上，正裝芯片的Mini LED產品比如Chip 1010，容易出現膠體外漏導致使用時易出現燈珠脫落的現象，給用戶帶來諸多困擾。中麒光電的二合一全倒裝Mini LED芯片結構在焊接推力上，做了全面的提升，推力值高達2-3kg，有效解決了掉燈問題。此外，采用SMT印刷錫膏工藝，回焊后銅和錫的焊接強度更高。

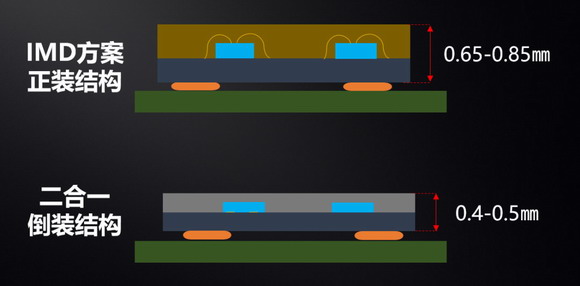

在厚度上，正裝芯片結構是打線結構，BT板上需要鍍銅、鍍鎳、鍍金，厚度為0.65-0.85㎜。全倒裝芯片是無打線結構，有很好的減薄效果，加上焊盤鍍銅、鍍錫，厚度可控制在0.4-0.5㎜，相比正裝所用板材，厚度更薄。
解決偏色問題，出光效果更優
正裝芯片結構的IMD多合一產品天然存在RGB光形不匹配的問題，若后道工序中出現切割偏移，則會進一步加劇光形的偏移。中麒光電二合一全倒裝Mini LED，因?yàn)楫a(chǎn)品結構薄，出光效率高，光形匹配性強，在偏色問題的處理上優于正裝IMD多合一產品。

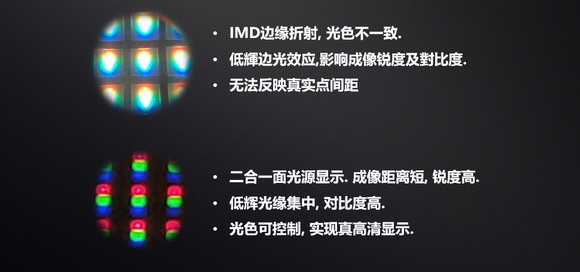

圖4：正裝、倒裝光色對比圖

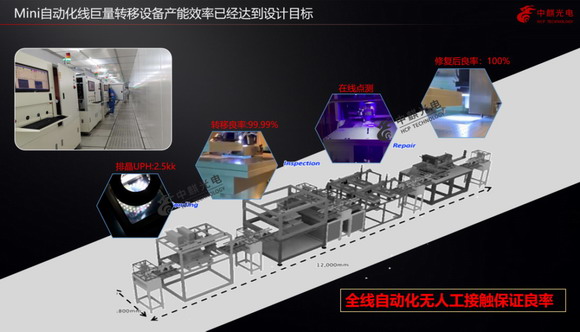

中麒光電巨量轉移共晶焊接工藝，更加可靠
正裝芯片結構產品相對成熟，但焊線的推力值銅線在9-11g左右，金線5-6g左右，切割精度±0.015㎜，可靠性和精度仍無法充分滿足客戶的需求，這使得正裝芯片的工藝難度聚焦于焊線、切割上。
對于全倒裝芯片的封裝結構，以采用中麒光電的巨量轉移共晶焊接工藝為例，制造的二合一全倒裝Mini LED芯片底部推力可達到25-50g，而且封裝膠體更薄。此外，相較于傳統封裝結構，共晶焊封裝技術可實現單芯片及多芯片模組的無金線封裝，保證了產品的高亮度、高光效、高可靠性、低熱阻、顏色一致性好和超薄封裝等諸多優點。
摩爾定律，二合一全倒裝Mini LED未來可期
成本上，正裝芯片結構產品由于工藝成熟，有規模優勢，但自動化程度不高，生產易受人為因素影響。中麒光電的二合一全倒裝Mini LED是新工藝，自動化程度高，隨著半導體摩爾定律，價格是注定會根據市場規律逐步下降。
2020年雖然受到疫情侵襲，但Mini/Micro LED呈逆勢增長，以中麒光電全倒裝Mini LED 二合一新品為代表的方案將有效解決當前Mini LED的關鍵問題，進一步催化了Mini LED的爆發，推動了LED顯示產業的發展。
