紅外0貼合智慧黑板，從產品上看擁有兩大創新，第一點是本次一改以往的電容觸控技術，在保證整個黑板純平化設計基礎上，采用了紅外觸控技術；第二點則是區別于現階段市場所應用的框貼合及全貼合技術，采用了0貼合技術，本次對紅外、0貼合這兩種技術應用于黑板市場的技術優勢進行解析。

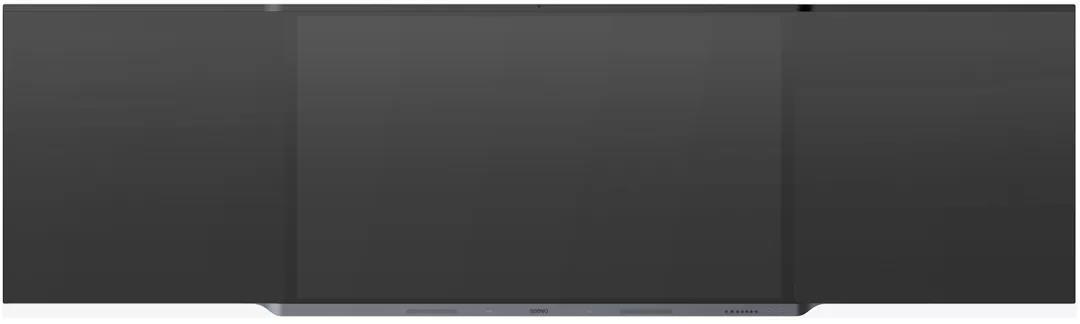

圖1：希沃發布紅外0貼合智慧黑板
一、現階段電容、貼合市場結構
超大尺寸觸控技術主要分為紅外、電容兩種觸控技術，電容觸控技術中又分為金屬網格和納米銀觸控技術，本次所研究的智慧黑板是目前超大尺寸電容市場中應用最多的產品類型，據DISICEN數據顯示，2020年一季度中國交互大屏電容市場中，智慧黑板市占率達到95%，其中納米銀觸控占據市場份額約59%，金屬網格觸控占據市場約41%。

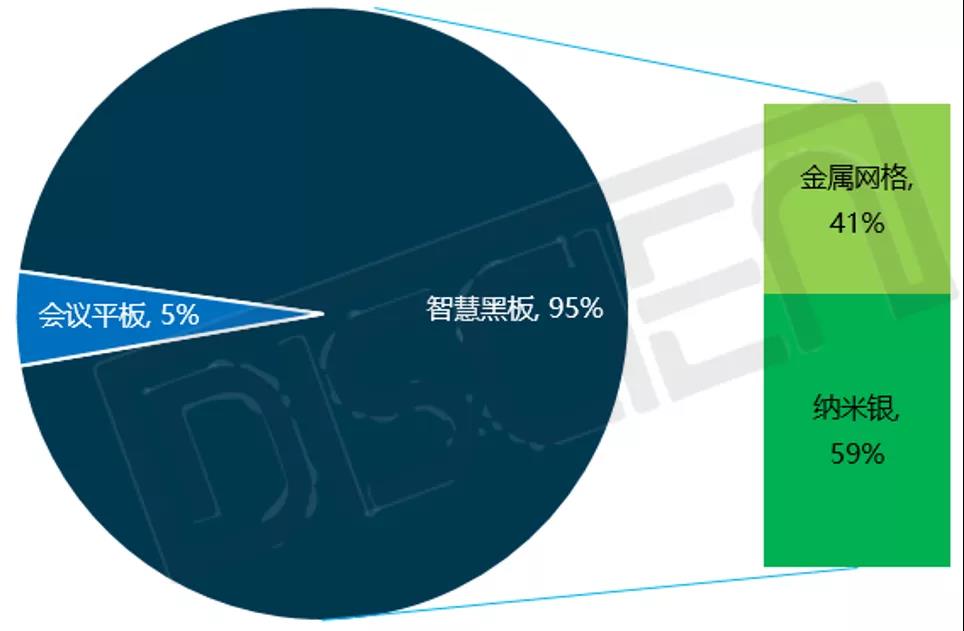

圖2：中國電容觸控應用市場及細分技術類型占比
數據來源：DISCIEN
貼合技術，主要是將觸控、液晶面板、蓋板玻璃相結合的技術，目前市場中應用技術多為框貼合和全貼合，全貼合相較于框貼合而言，由于少了中間空氣層，整體顯示效果更好，在書寫時，由于筆尖距離顯示屏更近，書寫隔空感也大幅度得到緩解，因此市占率在近兩年快速提升，據DISCIEN數據顯示，2020年一季度中國智慧黑板市場全貼合占比達到67%。
圖3：中國智慧黑板市場貼合方式占比
數據來源：DISCIEN
二、雙邊紅外技術：顯示效果、成熟度、觸控友好度大幅提升
1、基本原理
紅外觸控技術是當下交互大屏中的主流觸控技術，整體原理在于四周安裝紅外觸摸框，觸摸框內的紅外線發射燈與接收燈形成橫豎交叉觸控網，當不透光物體遮擋紅外線后，識別觸控點位的技術。
智慧黑板整體是以顯示屏+書寫黑板無縫銜接，使整體表面一體純平化的產品，因此若想將紅外觸控技術應用到智慧黑板當中，左右兩個側的紅外觸摸框就勢必要去掉。本次發布的產品則將紅外線調整一定角度，互相交叉，從而做到在僅有上下兩條觸摸框的基礎上形成紅外觸控網。

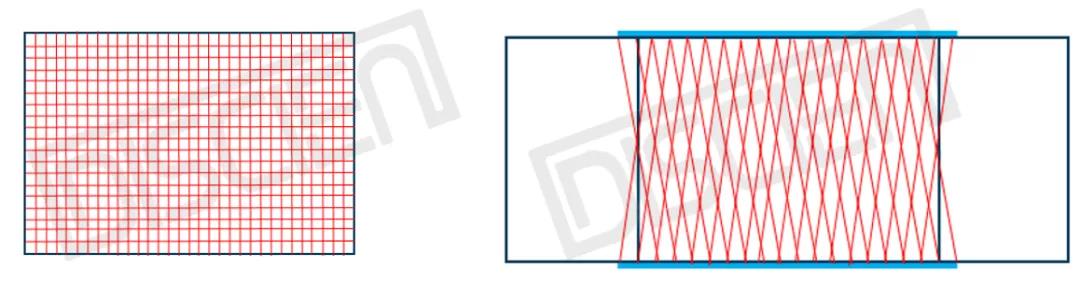

圖4：紅外交互平板（左）及紅外智慧黑板（右）紅外線分布
2、產品優勢
紅外產品優勢總體體現在3個方面，觸控友好度、顯示效果、產品成熟度。
觸控友好度：目前電容觸控智慧黑板只能使用主動、被動電容觸控筆或者手指書寫，實際使用當中觸控筆丟失時有發生，而手指又無法長時間在屏幕上進行書寫，因此觸控友好度稍顯不足，而紅外觸控可以使用各種類型的筆，甚至只要是不透光的物體，均可以在紅外觸控大屏上進行書寫，在觸控友好度上表現更佳。

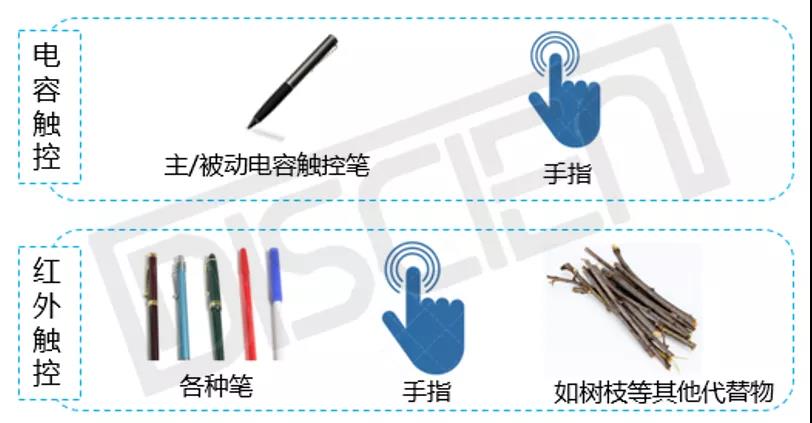

圖5：電容、紅外觸控物品可用范圍
顯示效果：紅外觸控是以紅外線形成的觸控網，本身對屏幕沒有任何遮擋，整體來看除需要一張蓋板玻璃外，屏幕前再無其他物品遮擋，因此無論從顯示效果還是透光率來看均有較好的效果。
產品成熟度：超大尺寸交互平板觸控技術中，紅外觸控產品是應用最廣，市場經驗最豐富的觸控技術，經過多年發展磨合，產品成熟度較高。
三、0貼合技術：解決返修難問題，更適合與紅外、納米銀觸控相結合
1、基本原理
框貼合、全貼合、0貼合從最終結果來看，無論是觀看效果及書寫時隔空感的大小，去除空氣層的0貼合和全貼合均大幅好于框貼合，二者主要技術區別在于全貼合是通過LOCA(液態光學透明膠)將CG/G-Sensor（蓋板玻璃/蓋板玻璃和觸控貼合）和OC（液晶面板）貼合在一起，而0貼合也是將CG/G-Sensor和OC相結合，但是中間不需要涂抹LOCA。

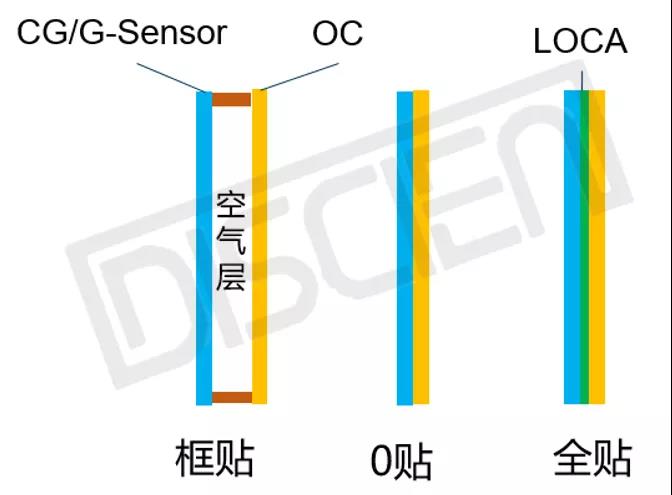

圖6：框貼、0貼、全貼結構
2、產品優勢：易返修
雖然現階段交互大屏有很強的抗擊打能力及較高的產品穩定性，但產品面對主體畢竟是學生，孩子的天性使得追跑打鬧等現象是難以避免的，因此蓋板玻璃依舊存在一定的破碎風險，加之產品維護不佳、使用不當亦是產品自身問題所發生的觸控失靈現象的發生，均需要對產品進行返修。

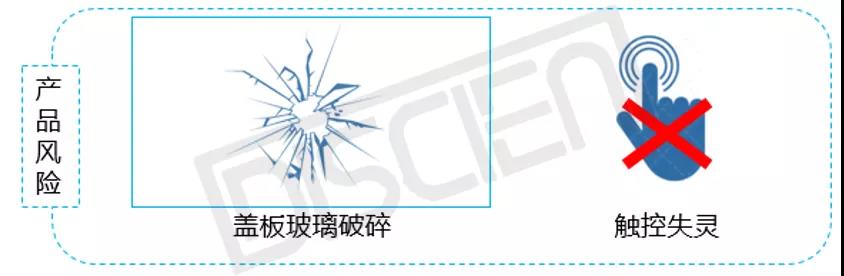

圖7：交互大屏使用風險點
而在返修方面，0貼合產品CG/G-Sensor容易與OC更容易相互分離，同時OC在分離過程中破片風險小，這賦予了0貼合易返修的優點。
四、觸控和0貼合的結合
現階段0貼合最容易結合的觸控技術是紅外觸控技術，而金屬網格（打印銅）、納米銀觸控技術較難應用在0貼合技術上，原因在于打印銅觸控膜在和OC過于接近時會相互干擾，對觸控將產生較大影響，因此打印銅觸控膜一般需要與OC保持3mm以上距離，故很難使用0貼合技術。

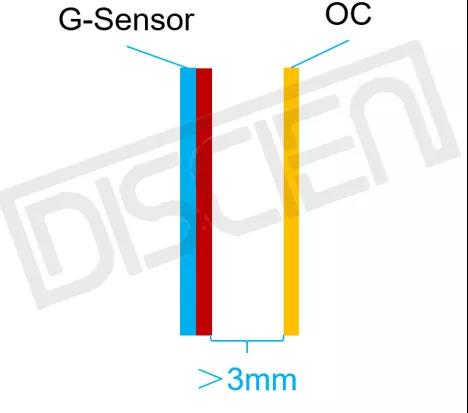

圖8：打印銅觸控與OC間需保持一定距離
當然，紅外0貼合智慧黑板也并不是十全十美，現階段存在兩方面缺點：
1、產品外觀：從紅外0貼合智慧黑板與現有電容觸控框/全貼合智慧黑板的整體外觀來看，紅外0貼合智慧黑板由于上下兩條紅外觸摸框向外凸起的緣故，雖能達到從左至右的整體純平化，但并不能做到電容黑板那樣從上到下整體一體化純平設計。
2、觸控精度：由于從四邊紅外觸摸框改為兩邊紅外觸摸框，雖然長度有所加長，但因紅外貼片燈體積限制，現階段觸控精度限制在±2mm左右，隨著未來Micro LED技術逐步成熟，預計該問題將有所解決。
總結：總體來看，隨著希沃紅外0貼合觸控智慧黑板的誕生，憑借自身顯示效果、產品成熟度、觸控友好度、易維修等特點，預計將對智慧黑板觸控及貼合兩方面的市場格局造成較大影響，從市場前景來看，以紅外0貼合現階段優勢預計能迎來不錯的市場發展，甚至有可能成為智慧黑板市場未來的主導技術。
