從CES展到ISE展，從顯示屏終端到消費電子終端，均有不少Mini LED新品出現，而近期蘋果更是在臺灣砸百億新臺幣密閉建廠，鎖定Mini LED與Micro LED這兩大新世代顯示器技術，可見Mini LED的商業化進程正在大大加快。從Mini LED RGB封裝角度來看，從最早期最受關注的四合一（IMD)，到現在的二合一，被指能更容易幫助Mini LED規模商業化。為什么這樣說呢？讓我們來一起看看封裝龍頭東山精密的見解！

機構行家東山精密觀點

在回答這個問題之前，有必要先談?wù)劯黝愡m用于Mini LED技術的封裝方式，以及我們對「Mini LED」定義與理解。（雖然這些對于產業都是基本概念，但是目前并沒有達成絕對共識）

SMD：極限單燈尺寸0.5*0.5mm，已難適用更小間距

目前封裝行業內發展最快、最穩的無疑是小間距LED，小間距LED作為國內企業自主研發的LED產品，運用了當前主流的SMD的表貼封裝技術，在國內已經具有了相當深厚的的產業基礎。而室內顯示屏的像素間距縮小以及更為廣闊應用面的拓展，促使小間距LED的迅速發展，產品的尺寸縮小的進程也越來越快，而常規的SMD的單燈表貼封裝形式受限于技術和設備，極限單燈尺寸在0.5*0.5mm，更小的尺寸已難適用于下游顯示屏成熟的SMT貼片工藝，對下游顯示屏貼裝工藝穩定性和制程良率造成極大影響。

COB：顛覆工藝，對顯示屏廠制造造成一定沖擊

有鑒于此，封裝行業新發展出COB技術路線，多組RGB芯片集成在單塊模組基板上，再針對單塊模組基板進行整體模封的工藝，這種工藝相對于傳統的SMD器件優點在于間距可以更小且不受限于產品尺寸、產品整體可靠性高、防護能力強、散熱性能好、整板拆裝安全方便，但因為目前技術的發展和成本的限制，COB技術還遠未體現出自身的優點，存在著類似間距目前無法做到更小、單板RGB芯片過多成本昂貴、成品無法返修、顯示一致性、墨色一致性以及COB拼接縫等一系列問題，同時也因為IC、控制卡等元器件集成在COB背部，COB產品不需要SMT貼片，拋棄掉了下游顯示屏的成熟的SMT貼片工藝，會對顯示屏廠造成一定的沖擊。

IMD：結合SMD和COB優點，提高生產效率

因此封裝行業市場上針對興起的COB技術的缺陷，又發展出了IMD集合封裝技術，也就是市場上所謂的Mini四合一，四合一克服了COB成本昂貴、顯示、墨色一致性、拼接縫等問題，也克服了SMD分立器件尺寸過小的問題，同時采用成熟的SMT貼片工藝，比SMD分立器件提高了生產效率，因此成為目前小間距的一個發展方向。

Mini LED：以點間距P0.4~P0.9作為定義

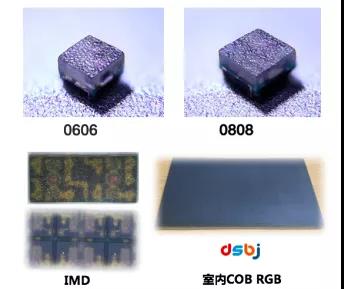

綜上，東山精密對Mini LED定義主要是根據下游顯示屏的點間距來定義，這對P0.4~P0.9之間的顯示屏用的燈珠，對應的封裝技術主要分為以下三種：

1.Mini COB封裝技術，
    2.Mini IMD封裝技術
    3.Mini 分立器件封裝技術

接下來，我們再來看看，在現階段，Mini LED在市場的表現情況，以及實現規模商業化的可能性，哪種封裝配合更合適。

技術工藝影響制造成本和批量生產能力

目前，市場上Mini RGB顯示屏產品展示居多，實際投入到應用中的顯示屏占比不高，最主要的原因還是有技術工藝和成本兩個方面。技術工藝的好壞影響到成本的高低，而制造成本的高低則決定是否能批量生產。

成本包括物料成本和制造成本，技術工藝影響成本主要體現在設備產能高低、穩定性和原材料品質以及產品制程的良率管控上面。

設備產能高低、穩定性決定了產品的最終價格和產品品質穩定性。

而物料成本主要在于芯片，為生產更小間距顯示屏，倒裝芯片逐漸成為Mini RGB顯示行業的發展趨勢，但現階段倒裝工藝不夠成熟，尤其是紅光倒裝芯片，紅光因受限于材料與特性，良率低且可靠性不高，因此倒裝芯片價格遠高于正裝芯片價格。

制程良率管控方面則涉及產品制造過程針對異常的管控和處理速度，有效的管理則會降低制造成本。

預計二合一產品首先有比較大規模的商業化產品

由此，在產業鏈協作效率和性能表現上綜合考慮，IMD略勝一籌。不過，IMD技術則存在花屏、表面一致性等問題，東山精密在 IMD的產品上集中精力解決了這兩個問題，提升芯片混光技術和表面一致性，極大改善了產品品質性能。目前來看，主要精力放在推廣二合一產品上，因二合一產品比四合一產品存在以下優點：

目前四合一有4組RGB芯片，進一步放大了單燈RGB芯片亮度比和波長比差異，即使可以分選測試，也必須要在晶片來料端進行嚴格篩選芯片亮度和波長，否則會造成屏廠點亮花屏現象加劇，同時也會降低封裝廠的產品出貨良率；

目前多數封裝廠商采用的是來料芯片混光技術改善花屏現象，但芯片混光技術比較考量封裝工藝控制，控制不好的話，花屏現象不會有較大改善，混晶片的成本也會比較高；而二合一產品相對于四合一產品只有2組RGB芯片，封裝廠更容易使用AT測試分bin篩選亮度和波長，再配合來料芯片的控制，會解決顯示屏廠使用過程中出現的花屏現象。

比四合一產品更容易逐點校正改善花屏，四合一逐點校正幾乎無法改善。契合現有0606、0808、1010燈板，屏廠不用重新變更設計PCB板線路、電源、控制卡等，可以直接切換使用，貼片效率相對于單燈提升1倍。八焊腳推力完全不輸于四合一，防磕碰性能優越，特別適合租賃屏頻繁拆裝的市場。成本更接近于單燈，返修成本（壞1返2）浪費低于四合一。

所以，綜合來看，預計今年二合一產品首先將會有比較大規模的商業化產品。

總的來說，東山精密的目標考慮的不僅僅是概念產品和新產品，而是配合顯示屏廠的使用習慣，一步步通過技術工藝的提升和改造，不斷降低制造成本，快速實現概念產品和新產品的量產化。
