Dual-gate和triple-gate（又稱DRD和TRD）驅動技術可以減少電視面板的顯示驅動芯片（DDIC）數量。

液晶電視面板廠商正在開發dual-gate和triple-gate驅動面板技術，以減少DDIC和COF的使用。

傳統上，一片液晶電視面板需要兩種DDIC：

源極驅動芯片（source driver IC），驅動面板X軸上的信號

柵極驅動芯片（gate driver IC），驅動面板Y軸上的信號

對于液晶電視面板，COF（chip-on-film）是主流。DDIC以COF技術粘合，然后連接到面板上。

多年來，GOA（gate-on-array）技術得到了發展。電視面板廠商可以通過將柵極電路直接集成到陣列玻璃的邊緣來消除Y軸柵極驅動IC。GOA在減少DDIC的使用數量和促進超薄邊框方面起到了很大作用。

然而，在X軸上使用源極驅動IC仍然是至關重要的。

面板廠商正在進一步開發dual-gate和triple-gate驅動技術。樂金顯示是這些技術的最早開發者，但現在，這些技術在中國大陸和中國臺灣的面板廠商中被廣泛采用。京東方、群創和惠科都在研究dual-gate和triple-gate驅動技術。

Dual-gate驅動技術也被稱為DRD（dual-rate driving），而triple-gate驅動技術也被稱為TRD（triple-rate driving）。

對于DRD和TRD，工廠工程師必須在TFT陣列玻璃上重新設計TFT電路。此外，像素和子像素的結構也可能發生變化。

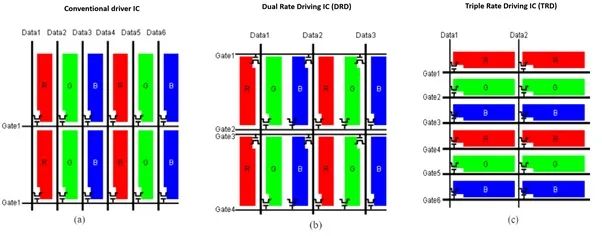

圖1：傳統的DDIC驅動以及DRD和TRD驅動

Source: LG Display

DRD和TRD的工作原理如下：

DRD：DRD技術將驅動速度提高了一倍，因此一顆源極驅動IC可以完成兩顆源驅動IC的工作。

TRD：TRD技術使驅動速度提高到三倍，因此一顆源極驅動IC可以完成三顆源極驅動IC的工作。

以1024x600分辨率的面板為例。只用一顆源極驅動IC，需要在X軸上驅動1,024x3（R、G、B） ─ 共計3,072個子像素。對于傳統的驅動，需要一顆具有3,072個信道的源極驅動IC。每個子像素需要一個信道來驅動它。在DRD的情況下，由于驅動速度提升，只需要一顆具有1,536個信道的源極驅動IC，每個信道可以驅動兩個子像素。在TRD的情況下，只需要一顆具有1,024個信道的源極驅動IC。

圖2是dual-gate和triple-gate驅動的一個示例。

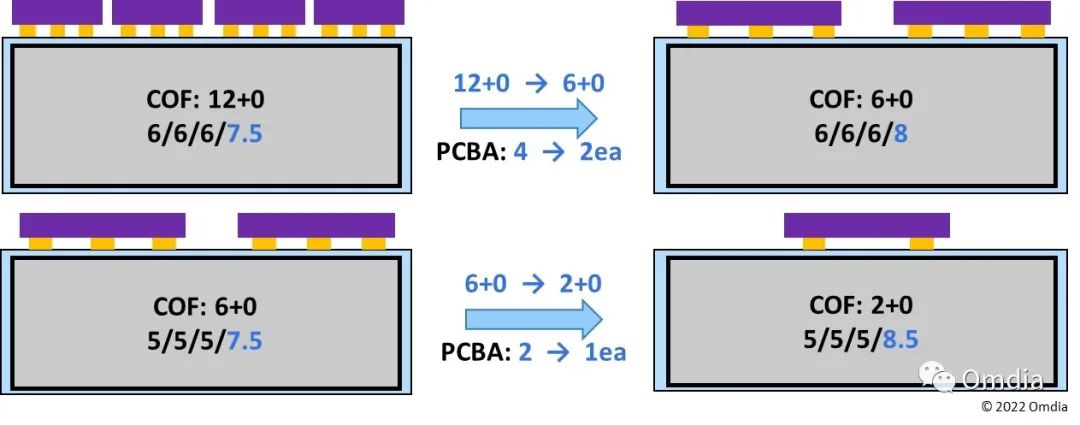

圖2：京東方通過dual-gate和triple-gate技術減少DDIC數量（4K面板和FHD面板）

Source: Omdia

京東方一直在開發DRD和TRD技術。

對于4K ─ 即UHD ─ 分辨率的電視面板，dual-gate驅動技術將65英寸4K面板的DDIC數量從12顆減少到6顆。COF也從12個下降到6個。另外， PCBA從4塊減少到2塊。

對于FHD分辨率的電視面板，triple-gate驅動技術將43英寸FHD面板的DDIC數量從6顆減少到2顆。COF也從6個下降到2個。同時，PCBA從2塊減少到1塊。

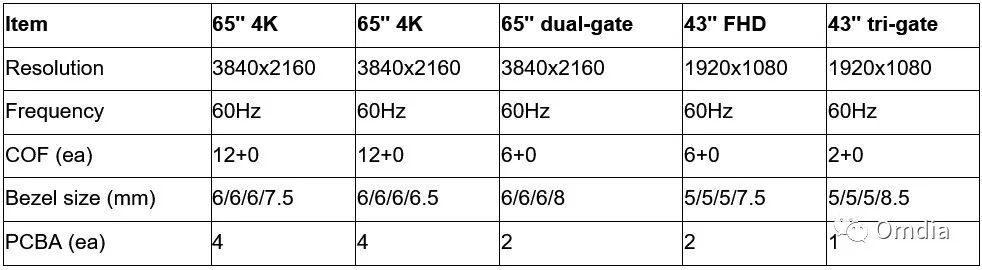

表1：京東方的dual-gate和triple-gate驅動技術

Source: Omdia

除了京東方，群創也計劃減少其液晶電視面板的DDIC數量。如圖3所示，群創正計劃如下：

將23.6英寸高清液晶電視面板從dual-gate升級為tri-gate，進一步減少COF數量

在其40英寸FHD中引入tri-gate驅動，以減少DDIC、COF和PCBA的數量

在其50英寸UHD中引入dual-gate驅動，以減少DDIC、COF和PCBA的數量

圖3：群創通過dual-gate和triple-gate技術減少驅動IC數量

Source: Omdia

惠科也計劃在其43英寸4K、50英寸4K和55英寸4K液晶電視面板中引入dual-gate驅動技術（惠科稱之為DRD）。DRD將在惠科的H2 8.6代線工廠采用。

根據惠科的說法，DRD的優點如下：

通過減少DDIC、COF和PCBA的數量來降低成本

柵極線的數量翻倍

減少裝配時間

提高透光率（運用DRD技術后，43英寸UHD的透光率可以達到5.0%，50英寸UHD可以達到6.2%，而55英寸UHD可以達到7.0%）

減少面板的水平串擾
