隨著消費者對顯示應用需求的升級及應用場景的擴展,更高分辨率和更高刷新率已經成為顯示發展的趨勢。高分辨高刷新顯示對數據傳輸速率提出了更高的要求,傳統的Mini LVDS傳輸技術無法實現高速的數據傳輸。因此,各面板廠商都在積極布局支持高速傳輸?shù)腜2P傳輸技術。
TCL華星首創高速點對點傳輸技術CSOT Point to Point Interface(CSPI),相比傳統的P2P傳輸技術,實現更高傳輸頻率和傳輸速率,同時將CSPI變成了國家標準China Standard Point to Point Interface,為高分辨高刷新顯示數據傳輸提供了更優的解決方案。
打破傳統架構,增加速率簡化系統
CSPI協議技術是TCL華星自主創新的屏內高速傳輸技術,為顯示屏內驅動架構中TCON到Source Driver的高速信號傳輸提供解決方案。以8K產品為例,如果采用傳統的Mini LVDS技術布線需169Pairs,產品化不可行,而采用CSPI布線數量可以減少至48Pairs,布線數量減少70%。
此外,傳統的P2P傳輸技術在高速傳輸時,會出現碼間失真,TCL華星自主開發的AEQ自適應均衡器設計即可解決這一問題,確保高速傳輸下同樣具有優異的顯示畫質。

CSPI協議可減少70%布線數量
和傳統的Multi-Drop架構不同,傳統的P2P傳輸技術根據接收到的差分信號(包含時鐘信號和數據信號),利用內部時鐘恢復電路恢復時鐘信號,并根據時鐘信號采樣得到對應的數據信號,具有傳輸速率快的特點。

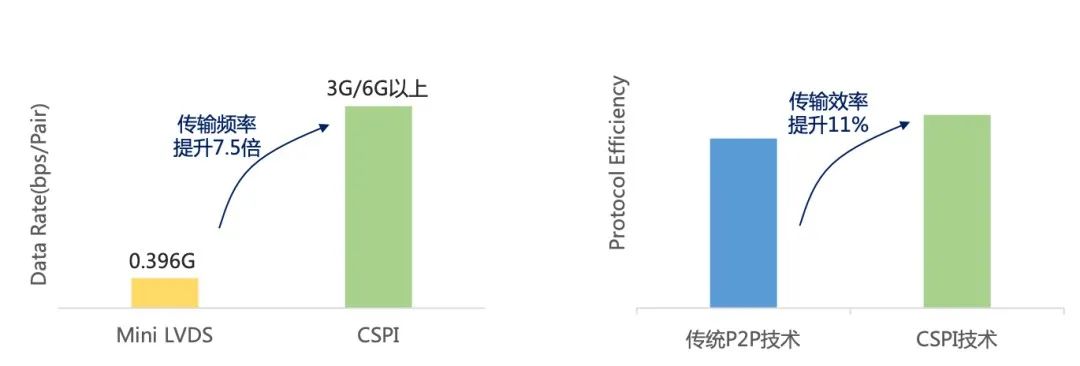

TCL華星CSPI技術,相比傳統的P2P傳輸技術,采用8B/9B編解碼和時鐘內嵌技術,進一步提升了傳輸頻率和傳輸效率,其中傳輸頻率較傳統的Mini LVDS技術提升7.5倍,傳輸效率較傳統的P2P傳輸技術提升11%。

CSPI協議傳輸頻率及效率均得到提升
技術融合產品,引領顯示行業發展
TCL華星是國內首個實現自主開發P2P傳輸技術的面板廠商,至2022年搭載CSPI技術SD IC已累計出貨超5億顆。專利方面,TCL華星CSPI技術擁有自主編解碼等相關專利,并已申請為國家液晶顯示屏用點對點信號接口傳輸協議標準,國內廠商均可免費使用。
TCL華星CSPI協議技術在不斷更迭,目前已覆蓋TV/MNT/NB全系列產品應用,出色的SD解決方案將全面提升畫質體驗。TCL華星通過將CSPI傳輸技術融合到UD及8K產品并實現量產,其中32" UD 240Hz,75" 8K 265Hz已經搭載CSPI協議技術實現產品技術首發,充分展示了TCL華星通過技術創新引領顯示行業發展進步的強大實力。

32" UD 240Hz電競屏
保持領先優勢,持續創新布局未來
未來,超高清行業前景廣闊,高刷市場潛力巨大,TCL華星堅信創新永無止境,堅持打造全尺寸、全品類面板產品能力,不斷推陳出新,并將繼續秉承開放的姿態,制定更具領導力的策略,推動整個產業的進步。
