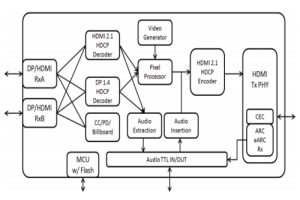

Gscoolink GSV6712是一款高性能、低功耗的2輸入1輸出HDMI 2.1/DisplayPort 1.4到HDMI 2.1混合切換器芯片。通過集成基于RISC-V的增強型微控制器，GSV6712創造了一種具有成本效益的解決方案，提供了上市時間優勢。DisplayPort接收支持高達32.4Gbps（HBR3，4通道），HDMI接收和HDMI發送支持高達48Gbps（FRL，12G/4通道）。通過嵌入式信道配置（CC）、電源傳輸（PD）控制器和公告牌USB 2.0控制器，GSV6712可以將其一個接收直接映射到USB Type-C接口，并且Type-C到HDMI應用程序可以支持Type-C的備用顯示端口。GSV6712的卓越架構使用QFN88提供了經濟、占地面積更小的解決方案，針對電視/監視器/音箱/流媒體盒和KVM的應用。 DisplayPort接收功能 1、符合VESA DisplayPort 1.4a 2、符合HDCP 2.2/2.3和HDCP 1.4 3、兼容DisplayPort和USB Type-C替代模式 4、支持HBR3、HBR2、HBR和RBR（8.1/5.4/2.7/1.62 Gbps） 5、靈活的1/2/4車道主鏈路配置 6、可編程自適應均衡 7、支持全鏈路訓練和無鏈路訓練 8、支持高動態范圍（HDR）和動態/靜態元數據 9、支持自適應同步/FreeSync/G-Sync到HDMI VRR輸出轉換 10、支持音頻提取 11、支持4K120格式的水平消隱擴展 12、支持前向糾錯（FEC） 13、嵌入式任意EDID和MCCS 14、支持擴頻時鐘（SSC） 15、支持DSC旁路到HDMI輸出 HDMI接收功能 1、兼容HDMI 2.1、HDMI 2.0b、HDMI 1.4b 2、在中繼器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達48Gbps（FRL 12Gbps/4通道） 4、可編程自適應均衡 5、支持高動態范圍（HDR）和動態/靜態元數據 6、支持可變刷新率（VRR）、FreeSync、G-Sync 7、支持ALLM 8、支持前向糾錯（FEC） 9、支持壓縮輸入定時的DSC直通 10、嵌入式任意EDID（最多512字節） 11、DDC/HPD引腳上的5V容差 HDMI發射功能 1、兼容HDMI 2.1a、HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達48Gbps（FRL 12Gbps/4通道） 4、可編程電壓擺動、回轉速率和預加重 5、支持TMDS輸入/輸出上的交流耦合 6、TMDS模式下支持顏色空間轉換器 7、支持HDR（HDR10/HDR10+/杜比視界/HLG） 8、支持可變刷新率（VRR）、FreeSync、G-Sync 9、支持ALLM 10、支持HDMI/DP輸入的DSC編碼流通過 11、用于低級協議解碼的硬件CEC引擎 12、DDC/HPD/CEC引腳上的5V容差 13、支持HDMI 2.1a中的eARC Rx到I2S/SPDIF音頻提取 USB Type-C替代模式功能 1、符合USB Type-C 1.1/1.0規范 2、符合USB Power Delivery 3.0規范 3、可編程USB Type-C通道配置功能 4、支持USB 2.0中的公告牌 音頻輸入/輸出功能 1、從HDMI Rx中提取I2S和SPDIF音頻 2、來自下游ARC/eARC的I2S和SPDIF音頻提取 3、I2S/SPDIF音頻插入HDMI Tx 4、支持音頻提取和插入的SPDIF/I2S/HBR/DDS/TDM格式 5、使用單個雙向TTL總線的SPDIF到I2S轉換 系統功能 1、可選外部MCU（通過I2C）/內部MCU模式 2、嵌入式MCU和外部閃存 3、Flash QSPI接口外部引腳 4、需要外部25MHz晶體 5、嵌入式MCU的UART/Timer/GPIO控制可用引腳 6、用于外部MCU訪問芯片功能狀態的郵箱功能 7、溫度傳感器監控電路 |
