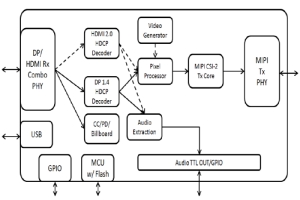

Gscoolink GSV6127是一款高性能、低功耗的HDMI 2.0/DisplayPort 1.4到MIPI CSI-2混合轉換器。通過集成基于RISC-V的增強型微控制器，GSV6127創造了一種具有成本效益的解決方案，提供了上市時間優勢。DisplayPort接收支持高達32.4Gbps（HBR3，4通道），HDMI接收和HDMI發送支持高達18Gbps（TMDS，6G/3Lane）。通過嵌入式信道配置（CC）、電源傳輸（PD）控制器和公告牌USB 2.0控制器，GSV6127可以支持Type-C到MIPI應用程序的Type-C備用顯示端口。GSV6157的卓越架構使用QFN64為低功耗嵌入式應用提供了經濟、占地面積更小的解決方案。 HDCP 1.4和HDCP 2.2/2.3在GSV6127中實現，用于顯示端口和HDMI端口。支持色彩空間轉換、420-444轉換、去交錯器，用于豐富的視頻處理。GSV6127支持HDMI Rx和DisplayPort Rx的音頻提取，用于音頻處理。 內部視頻生成器可用于生成HDMI 2.0中定義的任何未壓縮視頻時序，例如4K@60Hz，4K@30Hz，480i@60Hz。 DisplayPort接收 1、符合VESA DisplayPort 1.4a 2、符合HDCP 2.2/2.3和HDCP 1.4 3、兼容DisplayPort和USB Type-C替代模式 4、支持HBR3、HBR2、HBR和RBR（8.1/5.4/2.7/1.62 Gbps） 5、靈活的1/2/4車道主鏈路配置 6、可編程自適應均衡 7、支持全鏈路訓練和無鏈路訓練 8、支持高動態范圍（HDR）和動態/靜態元數據 9、支持音頻提取 10、支持水平下料擴展 11、嵌入式任意EDID和MCCS 12、支持?jǐn)U頻時鐘（SSC） HDMI 接收 1、兼容HDMI 2.0b、HDMI 1.4b 2、在中繼器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達18Gbps（6Gps/3通道） 4、可編程自適應均衡 5、支持高動態范圍（HDR）和動態/靜態元數據 6、嵌入式任意EDID（最多512字節） 7、DDC/HPD引腳上的5V容差 MIPI CSI-2發送 1、支持MIPI CSI-2 v3.0版本 2、支持2.5G bps 1/2/4通道MIPI輸出 3、可編程輸出擺幅、轉換速率和預加重 4、CSI-2車道重新分配和極性翻轉 5、支持RGB888、RGB666、RGB565、RGB555、RGB444 6、支持YUV 4:2:2 8位、10位、12位 7、支持YUV 4:2:0傳統8位 8、支持突發和非突發模式 USB Type-C顯示端口替代模式接收 1、符合USB Type-C 1.1/1.0規范 2、符合USB Power Delivery 3.0規范 3、可編程USB Type-C通道配置功能 4、支持USB 2.0中的公告牌 音頻輸出 1、從DisplayPort Rx/HDMI Rx/Type-C Rx提取I2S和SPDIF音頻 2、音頻提取支持的SPDIF/I2S/HBR/DDS/TDM格式 系統功能 1、可選外部MCU（通過I2C）/內部MCU模式 2、嵌入式MCU和Flash 3、需要外部25MHz晶體 4、嵌入式MCU的UART/Timer/GPIO控制可用引腳 5、用于外部MCU訪問芯片功能狀態的郵箱功能 6、溫度傳感器監控電路 |
