LED顯示屏在市場應用已愈發廣泛，不管是商業樓宇、校區醫院，還是展廳、專賣店、地鐵航站樓等隨處可見。只是，隨著行業客戶需求日益個性化，固定化、單一化、模塊化的LED顯示屏已難以滿足更多細分行業場景的需求。

基于此，AOC推出COB微間距LED顯示屏，相較傳統LED顯示屏，其具備微小間距、畫面精細、高防護等特性。此次即以AOC COB微間距LED顯示屏，來深度解析其相關的核心優勢。

核心優勢一：COB封裝技術

LED技術起先多采用傳統的SMD封裝技術。該技術大致的LED封裝流程為固晶、焊線、模壓、切割、分選、編帶、（燈珠）貼片、測試、老化、組裝，再到發貨。整體而言，在于先把晶元封裝成燈珠，再用高溫回流焊把燈珠焊接在PCB板上。只是SMD封裝技術的缺點在于像素間距過大，而且燈珠的散熱性能也不算好，長久使用時容易出現燈珠損壞，從而使LED屏幕出現壞點之類的現象。

伴隨著技術的迭代與更新，繼SMD封裝技術后，COB技術開始得到發展并被產業所沿用。初期COB技術多集中在“正裝”工藝上，就是將芯片固定在PCB板上，通過引線鍵合實現其電氣連接，省略了將LED芯片封裝成燈珠及通過高溫回流焊兩大流程，縮短工藝路徑，減少對芯片的損傷，可靠性得到顯著提升。

然而早期的正裝SMD在應用下卻又存在著成本過高，以至于COB LED的價格居高不下，難以在行業市場中得到廣泛應用。如今伴隨著技術的不斷突破和創新，倒裝Mini LED COB、倒裝Micro LED COX (GLASS/PI)等工藝開始步入市場，在進一步縮短工藝路徑、降低熱阻、提升光品質及可靠性的同時，也大幅度縮減了COB LED的制造成本。

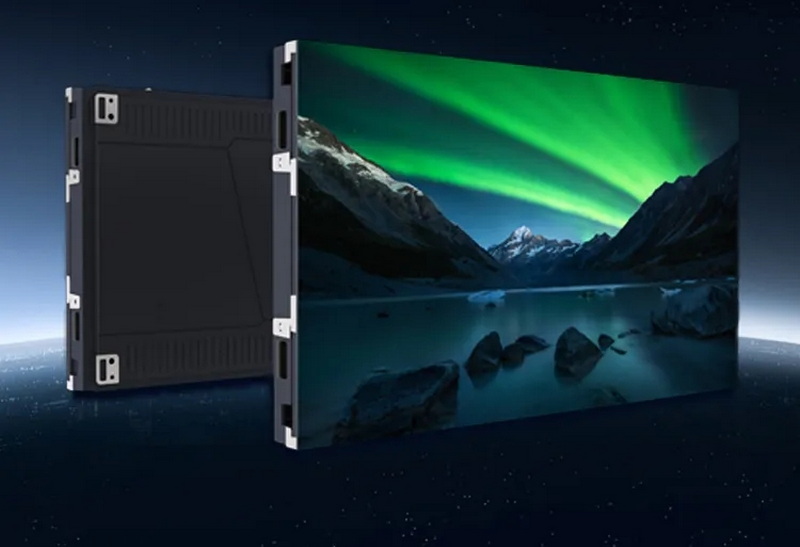

而且在COB技術加持下，LED顯示屏的像素間距也不斷得到縮減。目前AOC推出的微間距COB顯示新品像素間距從P0.4-P1.5mm，相較傳統LED顯示屏產品，它的像素間距更低，并且有著更高的屏幕亮度及更高的顯示對比度，因此畫面呈現更精細、更完整。

核心優勢二：像素倍增技術

像素倍增技術早已在OLED面板上得到成熟應用，其在于通過特定的算法和處理方式，使得顯示屏在保持原有物理像素不變的情況下，能夠呈現出更多的虛擬像素，從而實現更高的分辨率和更細膩的圖像顯示效果。

目前像素倍增技術主要有縱橫方向倍增、顏色混合、色彩抖動等實現方式，在一定程度上可以提高LED顯示屏的分辨率和圖像質量。AOC COB微間距LED顯示屏即采用該技術，進而通過更高的畫質分辨率、更高的對比度、更低的反射率、更低的屏前溫度等優勢，為行業用戶打造更專業的超高清顯示解決方案。

核心優勢三：UBP極致黑光學處理技術

UBP（Ultra-black Processing）黑色光學處理技術是中科院自主研發的屏幕處理技術，其主要可用于提升COB LED顯示屏的顯示對比度以及黑色表現。而且該技術能夠與表面防護相融合，使物理防護強度和光學觀看效果得以完美統一。

使用該技術后，可以減少COB LED顯示屏的面板反射率，提高黑色的一致性和深度、顯示對比度，使得亮部和暗部的細節更加分明，增強畫面的層次感和立體感。甚至于，UBP還可減少或消除在明亮區域周圍出現的光暈效果，使圖像邊緣更加清晰。AOC COB微間距LED顯示屏顯示對比度高達10000:1，更具備110%NTSC廣色域，使得畫面顯示更飽滿，色彩更細膩。

作為全球知名顯示設備提供商及品牌商，AOC將深度聚焦用戶價值與需求，持續加強產品技術的突破與創新，以新技術、新功能滿足各行業客戶所需！
